Épreuve finale
Pour l’épreuve finale, vos deux robots seront sollicités. L’épreuve n'est pas une course. Aucun point ne sera attribué à la rapidité de travail des robots. Le respect des requis et la qualité des techniques utilisées sont ce qui importe. Malgré cela, l’exécution de l'épreuve ne devra pas non plus être excessivement longue. Elle devra être complétée dans un délai raisonnable.
En cas d'erreur pendant l'exécution, une seule reprise sera autorisée.

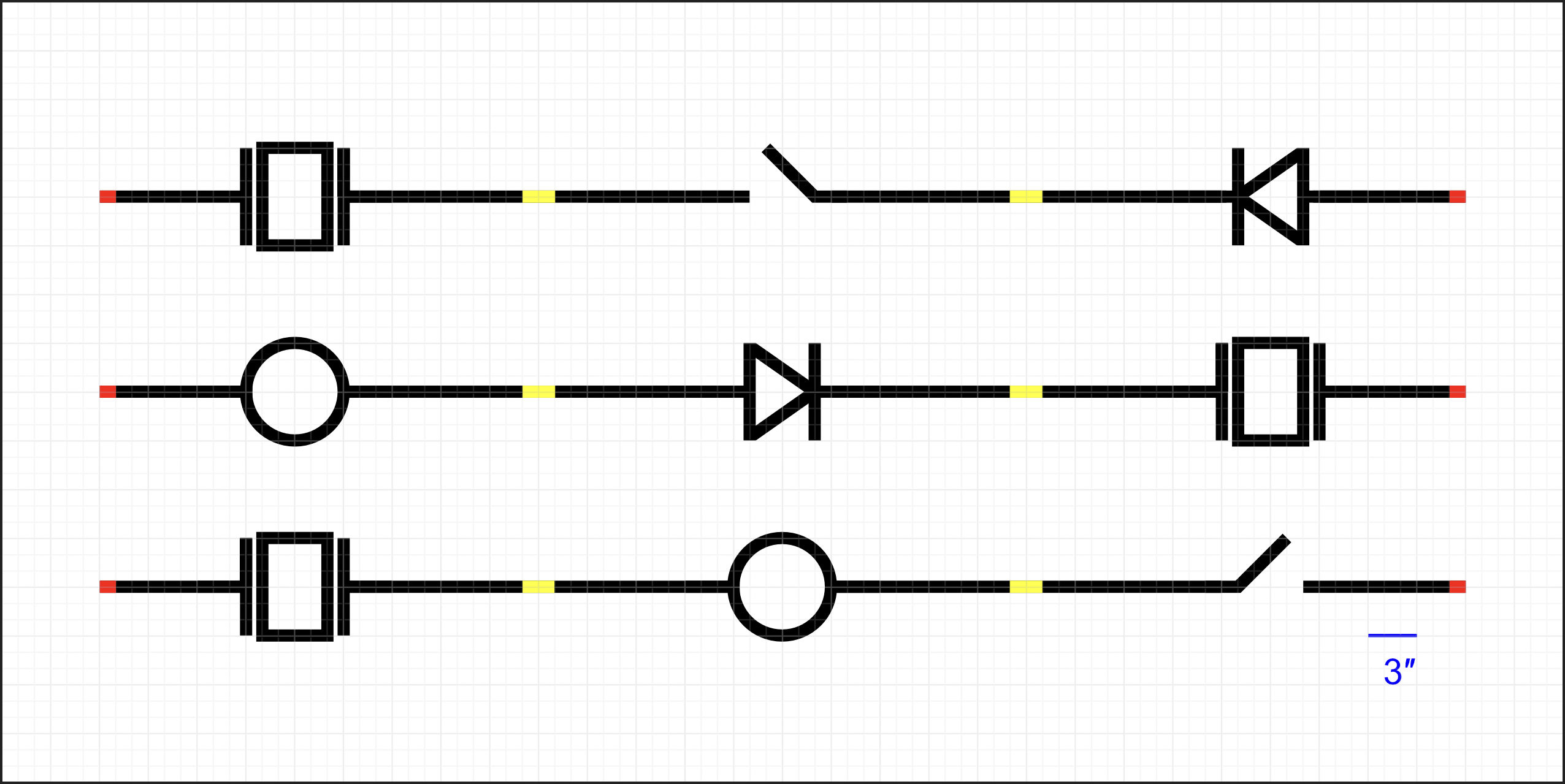

Le tracé est composé de segments de ruban adhésif de différentes couleurs collés sur une table de 4′ x 8′. Notez que seul le ruban noir est détectable par le suiveur de ligne qui sera fixé à un des robots.
Déroulement de l’épreuve
L’épreuve comporte deux parties. Dans un premier temps, les deux robots seront utilisés ensemble pour une transmission de données unidirectionnelle. Pour la deuxième partie, seul le robot récepteur des données aura un rôle à jouer. Il devra se déplacer sur la table et aura quelques tâches à exécuter.
Préparation
Avant de mettre les robots sous tension, l'évaluateur placera celui équipé du récepteur d'infrarouge sur le point de départ A ou B. Son axe de symétrie devra être parallèle à l'axe des x et se trouver à 12″ du bord de la table. De plus, son suiveur de ligne devra être placé sur le segment de ruban noir se trouvant devant lui, de sorte que lorsqu'il sera mis sous tension, les cinq capteurs du suiveur détecteront la ligne.
L'évaluateur placera ensuite le robot équipé de la DEL émettrice d'infrarouge perpendiculairement au robot récepteur afin que la DEL émettrice et le récepteur d'infrarouge se fassent face.
Pour chaque point vert, l'évaluateur décidera s'il y place un poteau ou non. Le nombre total de poteaux placés et leurs emplacements sont à son choix. Il pourrait même choisir de ne placer aucun poteau.
Un poteau fait 2″ de diamètre et sera bien centré sur son point vert lorsqu'il y est placé. L'image ci-dessous présente un placement utilisant le point de départ A.
Une fois le tout en place, on procède avec la transmission des données.
Transmission
Le robot émetteur n'a que pour seule fonction d'envoyer des données au robot récepteur. Celles-ci doivent lui indiquer à quel endroit il se trouve (A ou B) et à quel endroit il doit se rendre (C ou D).
L’encodage utilisé pour la transmission de données doit respecter le protocole SIRC. Vous pourrez trouver des détails sur ce protocole à cette adresse:
https://www.sbprojects.net/knowledge/ir/sirc.php
Émission
Le bouton blanc et le bouton Interrupt seront utilisés pour l'envoi des données. Appuyer sur le bouton blanc enverra un signal qui sera interprété comme A ou C par le robot récepteur. Le bouton Interrupt permettra quant à lui d'envoyer un signal qui correspondra aux valeurs B ou D.
Le robot émetteur agira essentiellement comme une télécommande. D'ailleurs, en respectant le protocole SIRC, vous pourrez utiliser une vraie télécommande compatible pour envoyer des données au robot récepteur. Cela pourrait faciliter l'implémentation de la partie réception.
Réception
Lorsque mis sous tension, le robot récepteur attend la première donnée : A ou B. L'évaluateur l'enverra en utilisant le robot émetteur.
Une fois la donnée reçue et déterminée comme étant valide, le robot récepteur fait clignoter sa DEL à 4 Hz pendant 2 secondes pour nous le confirmer. La DEL doit clignoter en vert pour A ou en rouge pour B. En cas de réception d'une donnée invalide ou corrompue, cette dernière est tout simplement ignorée et le robot récepteur continue d'attendre l'envoi d'une donnée valide.
Lorsque le clignotement de confirmation est terminé, le robot se mettra à attendre l'émission de la seconde donnée : C ou D. Encore une fois, l'évaluateur procédera à l'envoi et la DEL devra confirmer la réception : clignotement en vert pour C ou en rouge pour D.
Après réception et validation des deux données, le robot devra faire prendre la couleur ambre à sa DEL pour nous indiquer qu'il est prêt à commencer son trajet.
S'il a été impossible de transmettre les informations avec succès, l'évaluateur appuiera sur le bouton Interrupt du robot récepteur. Cela lui imposera d'utiliser les valeurs A et D pour exécuter le reste de l'épreuve. Le robot fera alors clignoter sa DEL en couleur ambre à 4 Hz pendant 2 secondes puis gardera ensuite la DEL allumée en couleur ambre pour indiquer qu'il est prêt.
Notez que l'imposition des valeurs A et D peut se faire autant pendant l'attente de la première donnée que pendant celle de la deuxième.
Une fois dans l'état prêt, le robot récepteur attend que l'on appuie sur son bouton Interrupt. Lorsque le bouton est appuyé, le robot éteint sa DEL, ne fait rien pendant 2 secondes, puis commence son trajet.
Avant d'appuyer sur le bouton Interrupt pour débuter le trajet, l'évaluateur retirera le robot émetteur de la table. De plus, si les valeurs A et D ont été imposées au robot récepteur, l'évaluateur placera celui-ci au point de départ A s'il ne s'y trouvait pas déjà.
Trajet du robot
Puisque le robot émetteur ne sera pas utilisé pour cette partie, nous utiliserons simplement «robot» pour désigner le robot récepteur.
L'objectif principal du robot est de se rendre au point d'arrivée depuis son point de départ. En chemin vers sa destination, le robot aura deux objectifs secondaires : détecter des poteaux et effectuer un stationnement entre les marqueurs jaunes.
Les déplacements du robot devront être sécuritaires. Dans le contexte de l'épreuve, cela signifie que le robot devra clairement utiliser les segments noirs pour s'orienter. Bien entendu, le robot peut au besoin s'éloigner des segments pour exécuter une routine de détection de poteau ou la procédure d'approche du rectangle central et du stationnement. Ce que l'on veut surtout éviter, c'est que par exemple, le robot s'oriente vers le rectangle central et s'élance d'un coup en sa direction plutôt que d'utiliser les segments sur son chemin. Similairement, un poteau qui se trouverait près de la destination ne doit pas être utilisé comme un «phare» qui permettrait d'ignorer le suivi des segments.
En aucune circonstance le robot ne devra se trouver au-dessus d'un segment de ruban rouge.
Détection de poteaux
Le robot devra vérifier la présence de poteau sur chacun des quatre points verts. Pour chaque tentative de détection, la position du robot sur la table et le moment choisi pour le faire est libre. Notez qu'il ne peut y avoir qu'une seule tentative de détection par point vert, et qu'après chacune d'elles, le robot devra clairement nous informer du résultat comme décrit ci-dessous.
Si un poteau a été détecté, le robot doit le pointer, arrêter de bouger, attendre 1 seconde, puis finalement émettre trois sons aigus d'une durée de 500 millisecondes séparés par des pauses de 250 millisecondes. Durant ces 2 secondes, le robot devra faire clignoter sa DEL en vert à 4 Hz. Une fois l'émission sonore terminée, le robot attend 2 secondes, puis se remet en marche.
Si aucun poteau n'a été détecté, le robot doit pointer dans la direction générale du point vert vérifié. Il n'est pas donc nécessaire qu'il pointe directement ce point, pourvu que l'on comprenne bien duquel il s'agit. Ensuite, il effectue la même séquence que celle décrite plus tôt, à la différence que les sons doivent être graves et la que la DEL doit clignoter en rouge.
Stationnement
À mi-chemin du parcours, le robot devra entrer dans le rectangle noir au centre de la table et aller se placer centré entre les quatre marqueurs jaunes. L'image suivante présente le placement idéal, mais sachez qu'il est difficile d'atteindre une telle précision et qu'une marge d'erreur dans la position et l'angle du robot sera acceptée.
L'image présente le robot pointant vers le haut, mais le placement peut aussi être fait avec le robot pointant vers le bas. C'est à votre choix.
Une fois en place entre les marqueurs, le robot arrête de bouger et fait alterner sa DEL entre le rouge et le vert à 8 Hz jusqu'à ce que l'on appuie sur son bouton Interrupt. Une fois le bouton appuyé, le robot éteint sa DEL, attend 2 secondes, puis se remet en marche.
Arrivée
Lorsqu'il arrive à destination, le robot doit adopter la même position qu'il avait au départ, mais à l'opposé. C'est-à-dire qu'il pointera maintenant vers la gauche. L'image ci-dessous présente une arrivée au point C.
Après s'être placé dans sa position finale, le robot arrête de bouger, attend 1 seconde, puis exécute en boucle la séquence qui suit:
Allumer la DEL en rouge pendant 1 seconde.
Garder la DEL éteinte pendant 1 seconde.
Faire clignoter la DEL en vert à 1 Hz pendant X secondes où X est le nombre de poteaux détectés.
Garder la DEL éteinte pendant 500 millisecondes.
Matériel à installer
*** FAIRE ATTENTION DE NE PAS BRANCHER L’ALIMENTATION DU MATÉRIEL QUI VOUS EST PRÊTÉ EN SENS INVERSE ***
Robot émetteur
DEL émettrice d'infrarouge
résistance 330 Ohms
Ces composants seront à monter sur le breadboard où il faudra aussi y installer le bouton blanc dont vous connaissez déjà le montage.
La DEL devra être orientée afin d'émettre vers l'avant du robot.
Robot récepteur
récepteur d'infrarouge PNA4602 (ou équivalent)
capteur de distance GP2Y0A21YK0F
suiveur de ligne Maker Line
Le capteur de distance et le suiveur se trouvent déjà montés sur un support en bois, lequel devra être fixé à l'avant du robot. Le récepteur infrarouge devra quant à lui être monté sur le breadboard. Il devra être orienté de sorte à recevoir un signal provenant de la gauche du robot.

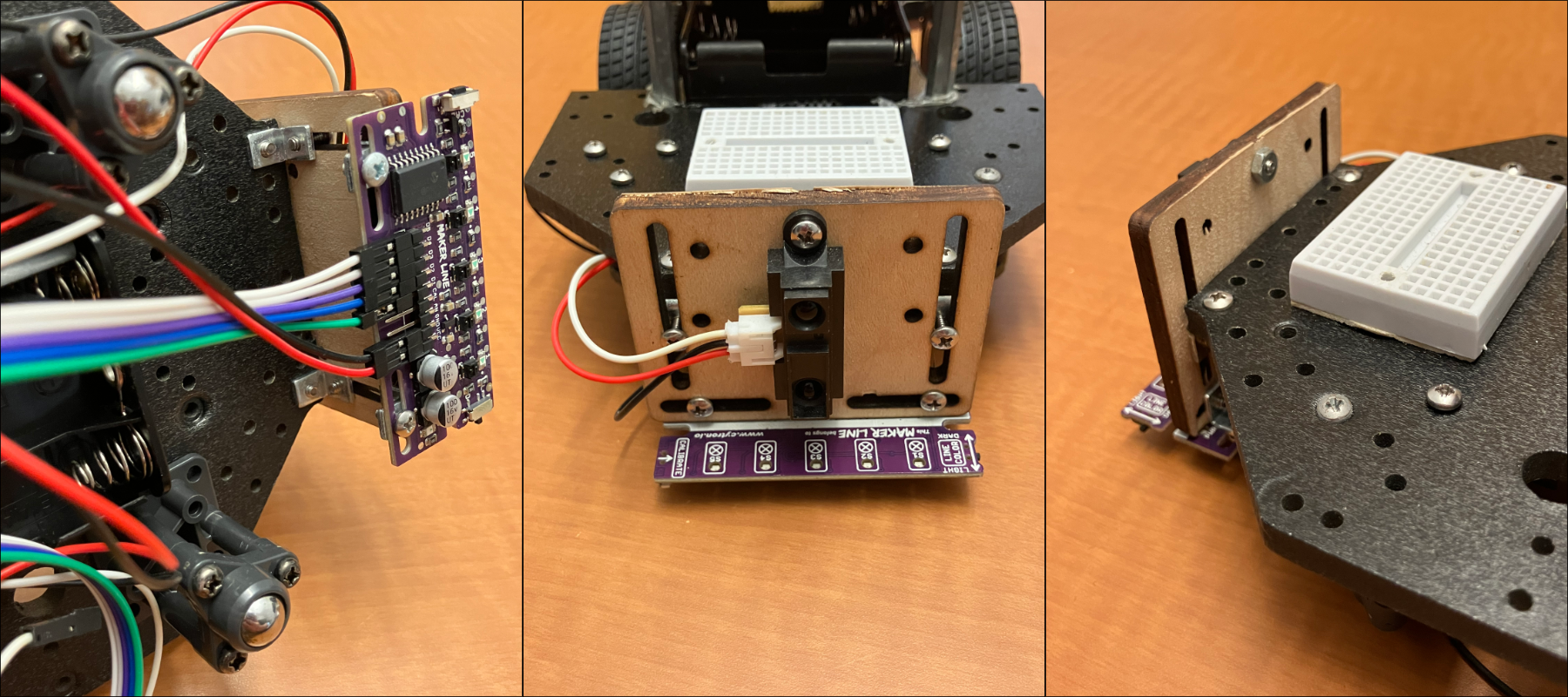

Le support en bois devra être installé comme illustré ci-dessous.
Nous vous conseillons de faire une planification de vos branchements avant de commencer à travailler. Ceci pourrait vous éviter des problèmes en cours de développement et plus particulièrement lors de l’intégration des différentes parties de code qui composent votre programme.
Il n'est pas permis d'installer d'autres dispositifs électroniques ou éléments mécaniques sur le robot. De même, il n'est pas permis de modifier l’esthétisme du robot. L'objectif est de conserver l'équité entre les équipes et de concentrer les efforts sur la programmation telle qu'il se doit dans le cadre de ce cours.
Remarque importante
Les bits [4:7] du port B (broches 5, 6, 7 et 8) du ATmega324PA sont utilisés par le ATmega8 lorsque ce dernier programme le ATmega324PA lorsque la commande make install est lancée pour que l'exécutable sur le PC se retrouve en mémoire flash. Donc, si des périphériques branchés sur la carte mère utilisent ces 4 bits les plus significatifs du port B, ils peuvent nuire à la programmation de la carte mère (messages d'erreur sur PC). Il n'y a pas de solution simple à ce problème. Il est fort possible qu'on doive utiliser cette partie du port B. Dans ce cas, il faudra peut-être débrancher ces périphériques à chaque reprogrammation de la carte mère... Dans la mesure du possible, pour éviter cet inconvénient, n'utiliser ces entrées/sorties que si la situation le nécessite (parce que les autres ports sont déjà occupés par d'autres périphériques).
Aussi, notez qu’un ordinateur portable avec un niveau de pile faible ou une pile peu puissante pourrait avoir de la difficulté à fournir un courant de pointe par port USB à la carte mère lors de la programmation du microcontrôleur. Ceci peut également endommager le microcontrôleur.
